當前平板太陽能集熱器工程市場上的主流解決方案，正如其名稱一樣，多數采用平面吸熱方式。但是此種方案的弊端也顯露無遺。如：
1.當太陽照射處于斜射角度時，吸熱量將大大減少；

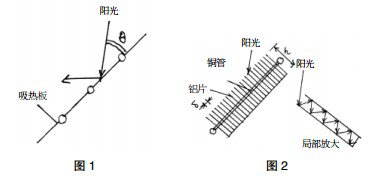

2.自然對流過程中的熱能損失無法避免。作為階段性技術改造措施，我們采用窄縫式平板太陽能集熱器，把平面吸熱改為立體吸熱，則可解決上述致命弱點，使平板太陽能集熱器的熱性能大大提高。圖1為普通平板太陽能集熱器的板芯，圖2為窄縫式平板太陽能集熱器的板芯。
從圖2看出，鋁片通過模具壓制后套入銅管中，再經過漲管形成整體，然后把這一整體放在陽極氧化池中處理即可。窄縫式平板太陽能集熱器與普通散熱器的結構一樣，只是尺寸有所不同。
從圖1與圖2的比較中看出：圖1是平面吸熱，圖2是立體吸熱

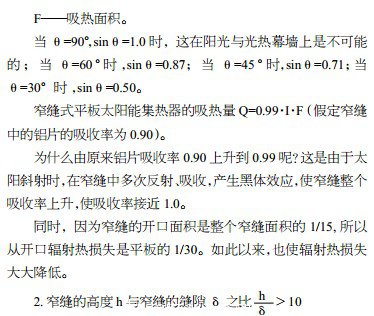

為什么由原來鋁片吸收率0.90上升到0.99呢？這是由于太陽斜射時，在窄縫中多次反射、吸收，產生黑體效應，使窄縫整個吸收率上升，使吸收率接近1.0。同時，因為窄縫的開口面積是整個窄縫面積的1/15,所以從開口輻射熱損失是平板的1/30。如此以來，也使輻射熱損失大大降低。

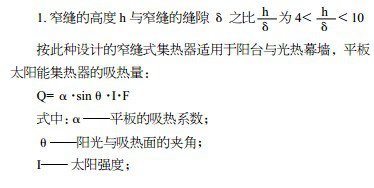

2.窄縫的高度h與窄縫的縫隙δ之比這種集熱器的特點是：只要太陽光熱照進窄縫后會全部吸收，而熱損失則降低到最低限度———太陽光熱只進不出，抑制了自然對流的熱損失。適用于高熱性能的平板太陽能集熱器。在豎直平面上形成熱邊界層，靠近壁面附著的不動層，隨高度升高而變厚。面對面的熱邊界不動層相互接觸，這樣空氣就難以流動，也不存在自然對流的熱損失。
實驗證明：當高度h與當量直徑D之比＞5時，即可抑制住自然對流的熱損失。浙江大學熱工教研組在20世紀80年代進行實驗———在普通的平板太陽能集熱器的平板上面，滿直徑為1cm，高度為7cm的薄壁玻璃管，形成所謂的塑料蜂窩，結果是原來平板集熱器只產生50℃的熱水，現在變成了100℃的開水器，在100℃時的熱效率為25%~30%?！短柲堋?985年NO1“《蜂窩結構太陽能開水器”》這是什么原因呢？很明顯，由于玻璃管的高度h與當量直徑D之比＞5，吸熱板平面產生的熱量無法產生自然對流，也就是抑制住了自然對流損失?！?/p>
