玖玖在线免费视频,中文字幕 欧美极品 在线 一区,男男白嫩小受h视频,91在线综合

聚合物納米纖維的最終功能和適用性主要取決于其直徑。本研究探討了低密度聚乙烯（LDPE）熔體流動速率（MFRs）對激光熔體電紡納米纖維直徑的影響。將乙烯-乙烯醇（EVOH）共聚物添加到非極性LDPE中作為紡絲助劑。靜電紡絲后，通過異丙醇/水溶液處理將EVOH從LDPE/EVOH共混纖維中去除，在最大MFR下，獲得直徑僅為190±85nm的LDPE納米纖維。

隨著MFR的增加，觀察到純LDPE和去除EVOH的LDPE纖維直徑呈線性減小。但是，由于組分的熔體粘度提高，較高MFR下的LDPE/EVOH共混纖維的直徑略有增加。從共混纖維中去除EVOH后，纖維直徑大幅度減小，從而使超細纖維恢復到穩定的納米尺寸。

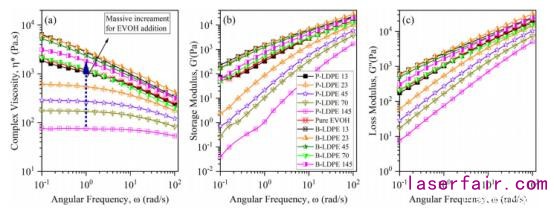

圖1.純乙烯-乙烯醇（EVOH），不同LDPE熔體流速下的純低密度聚乙烯（LDPE）和LDPE/EVOH混合物的（a）復數粘度，（b）儲存，（c）損耗模量隨角頻率的變化

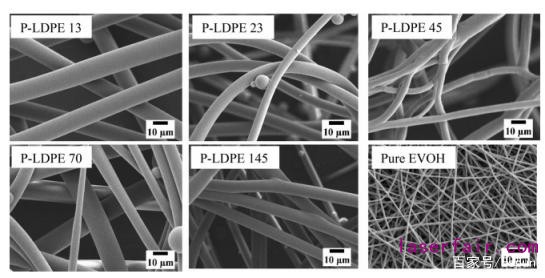

圖2.不同熔體流速下的純低密度聚乙烯（LDPE）和乙烯-乙烯醇（EVOH）纖維的掃描電子顯微鏡圖像

圖3.熔體流速（MFR）對純低密度聚乙烯纖維直徑的影響

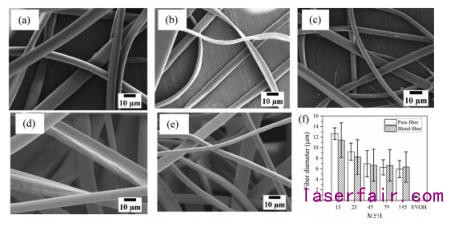

圖4.低密度聚乙烯（LDPE）/乙烯-乙烯醇（EVOH）共混纖維的掃描電子顯微鏡照片，LDPE的熔體流速（MFR）為：（a）13；（b）23；（c）45；（d）70；（e）145；（f）純LDPE、純EVOH和LDPE/EVOH共混纖維的直徑比較

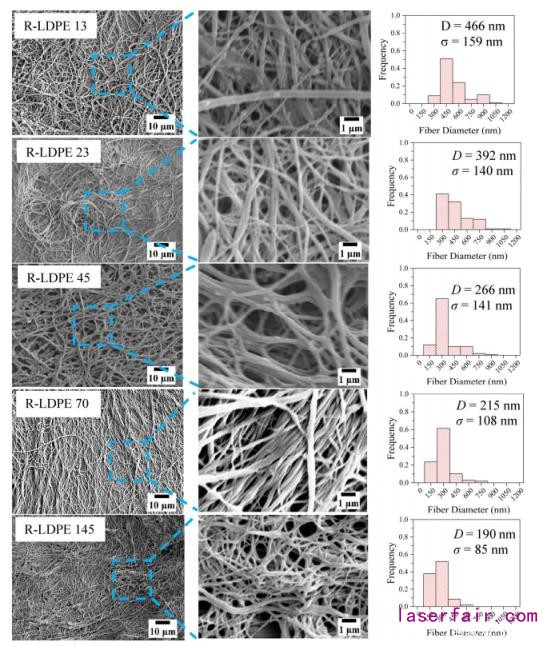

圖5.從低密度聚乙烯（LDPE）/EVOH混合纖維中去除乙烯-乙烯醇（EVOH）后的掃描電子顯微鏡圖像和直方圖

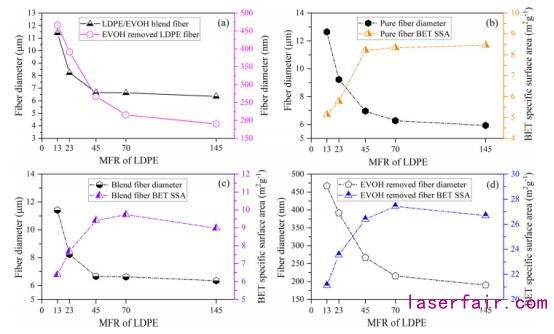

圖6.比較：（a）低密度聚乙烯（LDPE）/乙烯-乙烯醇（EVOH）共混物和去除EVOH的LDPE纖維的直徑；（b）純纖維直徑和Brunauer-Emmett-Teller（BET）比表面積（SSA）；（c）LDPE/EVOH共混纖維直徑和BET SSA；（d）去除EVOH的LDPE纖維直徑和BET SSA

圖7.純低密度聚乙烯（LDPE），去除乙烯-乙烯醇（EVOH）的LDPE和LDPE/EVOH纖維的差示熱掃描
