產品簡介

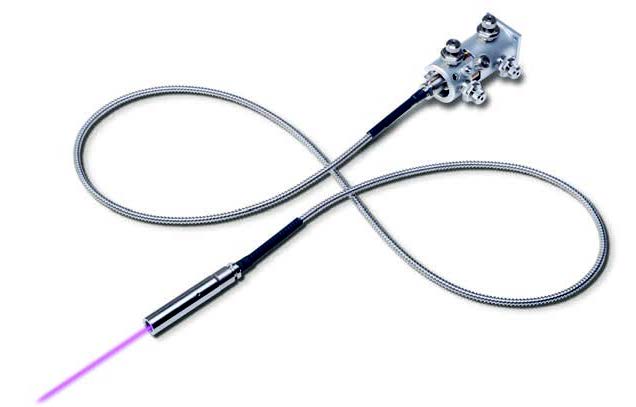

iFLEX-Gemini雙波長激光器
iFLEX-Gemini™是Qioptiq公司最新推出的雙波長單模光纖耦合輸出激光器，它具有結構緊湊，功能強大等特點。iFLEX-Gemini™可以提供多種不同的雙波長組合，例如488/640nm，405/515nm等，廣泛用于熒光激發、光譜學及各種測量設備等領域中。同時488/515nm波長組合的iFLEX-Gemini™已成為替代氬離子等氣體激光器的理想選擇。激光器自帶的kineFLEX™保偏光纖耦合輸出系統具有即插即用的特性，用戶可以方便的在空間光輸出及光纖耦合輸出兩種方式間自由切換。保偏光纖優化了輸出光束的光束質量，保持了其偏振特性。
Qioptiq公司采用獨創的雙波長保偏光纖耦合技術，以緊湊的結構和極高的性價比，從一根保偏光纖中輸出兩束不同波長的激光，相比傳統技術（氣體激光器等，空間激光合束等）具有更長的壽命和更高的可靠性。
在儀器設計領域，Qioptiq公司的iFLEX系列激光器一向以長壽命，低噪聲以及超常的穩定性而著稱。iFLEX系列激光器還提供互鎖（interlock），電流及溫度監控等功能，以幫助提升您儀器的性能。
此外，iFLEX-Gemini™系列產品還具備高動態范圍、高速模擬調制（高達5MHz）、以及功率可控等特點。得益于kineFLEX™ 保偏光纖耦合輸出技術，iFLEX-Gemini™輸出光束接近衍射極限，并具有零像散,高空間相干性和高指向穩定性的特點。
根據客戶特殊的需求，我們還可以提供恒電流型、超低噪聲型，以及多路復用型等多種定制型解決方案。
其他產品特點
• 開箱即用，無需另行設置
• 超高的機械溫度穩定性
• TEM00高斯光束輸出
• 可組合波長：375, 405, 445, 488, 515, 640, 660nm
• 單波長高達60mw的輸出功率
• 高功率穩定性 高光束質量
• 低噪聲
• 可軟件控制
• OEM定制
• 技術參數
|
激光器 |
|
|
|
|
|
|
|
|
單位 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
波長 |
|
375 |
405 |
445 |
488 |
|
515 |
640 |
660 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
|
功率 |
|
8 |
25, 40 |
15, 30 |
12, 25, 601 |
|
8 |
15, 40, 60 |
30,50 |
mW |
|
|
|
|
|
|
|
|
|
|
|
|
|
工作性能 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偏振比 |
|
|
|
≤ -20 |
|
|
dB |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光學參數 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
中心波長 |
|
|
|
|
± 5 |
|
|
nm |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
功率穩定性 |
|
|
|
|
< 2 |
|
|
% |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
光學噪聲（20Hz to 2MHz） rms2 |
|
|
|
< 0.1 |
|
|
% |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光學噪聲（20Hz to 2MHz）pk to pk2 |
|
|
|
< 1 |
|
|
% |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
電學參數 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
電源 |
|
|
|
12V DC, 0.5A (laser) |
|
– |
||||
|
|
|
|
|
5V DC, 3A max, 1 A running (TE Controller) |
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
底板溫度 |
|
|
|
|
40 |
|
|
°C |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
散熱需求 |
|
|
|
12.5 |
|
|
W |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光纖參數 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
光纖長度 |
|
|
|
1 to 3 |
|
|
m |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光纖保護套 |
|
|
|
不銹鋼保護外套，Φ5mm |
|
– |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
輸出端（光纖連接器） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保偏光纖 |
|
|
|
FCP保偏光纖連接器 |
|
– |
||||
|
|
|
|
|
FCP/APC保偏光纖連接器(端面8º拋光) |
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
輸出端（準直器） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
光束直徑 |
|
|
|
|
0.7 |
|
|
mm |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
光束質量M2 |
|
|
|
typ 1.2 |
|
|
– |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
指向穩定性 |
|
|
|
|
≤ 1 |
|
|
µRad/°C |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
發散角 |
|
|
|
衍射極限 |
|
|
– |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
準直器尺寸 |
|
|
|
Ø 12 x 50 |
|
|
mm |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光束位置 |
|
|
|
≤ ± 0.15 |
|
|
mm |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光束角度 |
|
|
|
≤ ± 0.5 |
|
|
mRad |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作環境條件 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
存儲溫度 |
|
|
|
10 to 50 |
|
|
°C |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作壓力 |
|
|
|
標準大氣壓 |
|
|
– |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作溫度 |
|
|
|
10 to 40 |
|
|
°C |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作濕度 |
|
|
|
無水凝結 |
|
|
– |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
調制方式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
模擬 |
|
|
5MHz，上升時間<200ns，輸入電壓0-5V |
|
– |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
可選波長組合
|
λ1 / λ2 |
405 |
445 |
488 |
515 |
640 |
660 |
|
375 |
Y |
O |
O |
O |
O |
O |
|
405 |
|
O |
Y |
O |
Y |
Y |
|
445 |
O |
|
O |
Y |
O |
O |
|
488 |
Y |
O |
|
Y |
Y |
O |
|
515 |
O |
Y |
Y |
|
O |
Y |
|
640 |
Y |
O |
Y |
O |
|
O |
|
660 |
Y |
O |
O |
Y |
O |
|
Y = 標準產品
O = 可根據客戶需求OEM定制
|
光纖及連接器 |
激光器 |
|
|
kineFLEX™ |
|
|
|
激光光纖耦合系統，適用于精密測量 |
iFLEX-Mustang™ |
|
|
• 可用于DPSS，半導體激光器和氣體激 |
光纖耦合輸出固體激光器（集成聲光調 |
|
|
光器的光纖耦合輸出 |
制模塊） |
|
|
• 高穩定性 高重復性 |
• DPSS激光器 488,532和561nm |
|
|
• 超過65%的耦合效率 |
• 長時間穩定性和低噪聲 |
|
|
|
• 25mW輸出功率 |
|
|
|
iFLEX-Q3™ |
|
|
kineFLEX-HPV™ / kineFLEX-UV™ |
結構緊湊的半導體激光器，適用于高精 |
|
|
高功率光纖耦合系統，適用于精密測量 |
密光學儀器 |
|
|
• 用于488nm激光，可高達500mw或更 |
• 超常的亮度，穩定性和可靠性 |
|
|
高的輸入功率 |
• 高偏振光束 |
|
|
• 用于375nm激光，輸入功率可達20mw |
• 小型化封裝 |
|
|
• 多種波長可選 |
• 遠程控制模塊 |
|
|
kineFLEX-DUO™ |
多波長激光器/合束器 |
|
|
可見光雙波長合束器 |
iFLEX-Adder™ |
|
|
• 高效，使用簡單的合束器 |
||
|
五合一光纖耦合輸出合束器 |
||
|
• 適用于可見光波段 |
||
|
• 即插即用，配置靈活 |
||
|
• 結構堅固，適用于工業應用 |
||
|
• 可根據應用，將2到5束激光合為一束 |
||
|
|
||
|
|
• 與kineFLEX™ 和kineFLEX-HPV™兼容 |
|
|
|
|
|
|
laserPLATE™ |
iFLEX-Viper™ |
|
|
快速方便的激光器光纖耦合裝置 |
世界上首個保偏光纖多波長合束激光器 |
|
|
• 光纖準直耦合輸出 |
• 五個波長的激光耦合到一根單模光纖輸出 |
|
|
• 配有激光器底座和熱沉 |
||
|
• 內置聲光調制器，高達3Mz |
||
|
• 易于集成和校準 |
