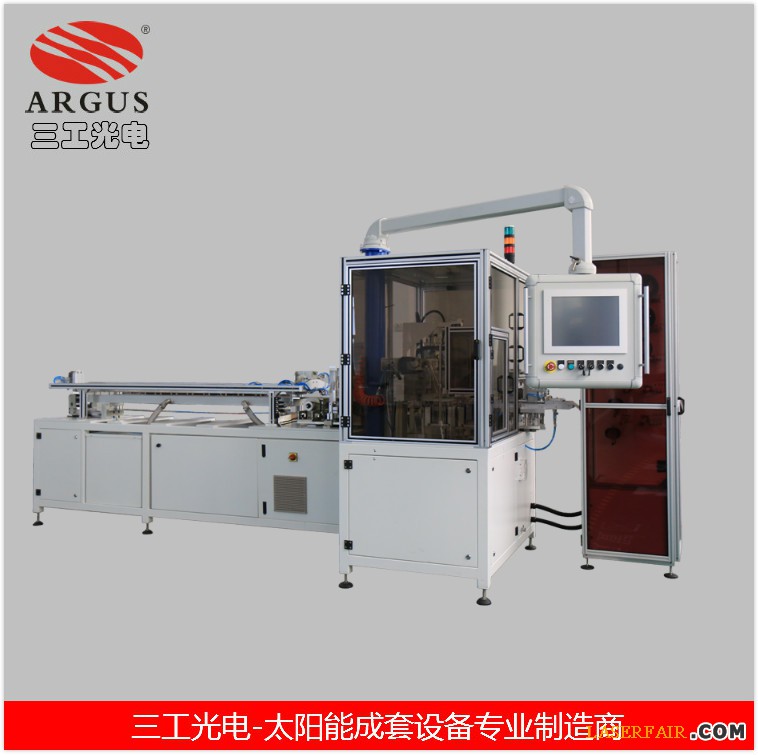

SGT-1200是太陽能電池片自動串焊機，產能可達1200片/小時。焊接質量高，電池片表面可通過大于3.5N的焊接拉力測試，超同行2N的標準。設備可配上單頭疊層或雙頭疊層，實現高質量焊接以及全自動疊層。此設計使設備性能得到充分發揮，保證了高質量生產，且24小時不間斷工作。
太陽能電池片自動串焊機概述：
整機采用無壓力熱風滾輪焊接，伺服電機驅動，工業相機定位檢測，自動剔除破損電池片，根據需要，設置電池片間距、單串電池片數量、焊接溫度等。整機設備簡潔，操作方便，適用于晶硅太陽電池片串聯焊接。全自動光伏串焊機與全自動疊層設備對接,可實現電池串在玻璃上的排版與定位 。
•破損率小于2‰
•專利焊接技術
•可焊接5”，6”以及半片電池片
•半小時內可更換2BB,3BB,4BB,5BB的電池片
•適用于BIPV組件
•超過4BB也適用。
太陽能電池片自動串焊機優點：
1、高質量的焊接，電池片表面可通過大于3.5N的焊接拉力測試
2、20分鐘內可更換不同尺寸的電池片大小
3、一人可實現3臺機器的操作
4、自動改變電池片負載;
5、焊接面提前預熱和后加熱可有效避免電池片變形 ;
6、焊帶提前拉伸 ;
7、沒有接觸;
8、160微米以上的電池片均可焊接 ;
9、2/3的焊帶不同的間距;
10、焊帶長度可調節 ;
11、焊接長度可調節 ;
12、觸摸式一體機并可在線解決設備故障
13、從觸摸屏可設置太陽能電池串的數目;
14、電池片間隙可調范圍 為2毫米至50毫米之間的;
15、不用提前處理焊帶;
16、設備無需專人維護
17、通過互聯網快速的遠程協助和監督;
18、預先設置接口與其他設備連接。
太陽能電池片自動串焊機技術參數
|
型號 |
SGT-1200 |
|
產能 |
1200片/小時 |
|
破損率 |
≤2‰ |
|
焊接方式 |
熱風滾輪混合焊接 |
|
焊接頭數量 |
1個 |
|
焊帶柵線數量 |
2條，3條，4條，5條 |
|
電池片規格 |
125×125;40×156到156×156 |
|
電池片間距 |
1.5-40mm (根據電池片大小設定) |
|
電源要求 |
380VAC 3P+N+G |
|
最低功耗 |
10 kW |
|
頻率 |
50-60Hz |
|
溫度范圍 |
15 to 50°C |
|
規格 |
485013602100mm |
|
重量 |
1200kg |
|
壓縮空氣 |
6bar-1400NL/1＇ |
太陽能電池片自動串焊機實用性要求
·電源要求：380伏，3相50HZ
·最小功率：10千瓦
·功率：6千瓦
·壓縮氣壓：700LPM在6 bar
·長度：4850毫米
·寬度：1360毫米
·高度：2100毫米
·重量：1200公斤
