皮秒激光器在材料加工領域的典型應用

來源：昊量光電2016-05-23 我要評論(0 )

摘 要：皮秒激光作為一種新型的能量源，具有皮秒級超短脈寬、重復頻率可調、脈沖能量高等特點，有望實現包括硬脆性難加工材料在

 摘 要：

皮秒激光作為一種新型的能量源，具有皮秒級超短脈寬、重復頻率可調、脈沖能量高等特點，有望實現包括硬脆性難加工材料在內的高精度、高效率加工效果，在材料加工領域逐步顯露頭角。

引 言：

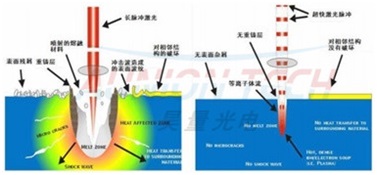

隨 著大功率激光器技術的發展，激光與材料相互作用研究的深入，激光加工已經成為加工領域中的一種常用技術。激光加工具有以下眾多優勢：非接觸、后續工藝少、 加工效率高、材料耗損少等。采用超短脈沖激光加工可將能量極快地注入很小的作用區域，瞬間高能量密度沉積使電子吸收和運動方式發生變化，避免了激光線性吸 收、能量擴散和轉移等影響，從根本上改變了激光與物質相互作用機制如下圖所示


皮秒脈沖激光器具有皮秒級超短脈寬、重復頻率可調、脈沖能量高等特點，在 廣泛的加工應用領域具有眾多優勢。尤其值得一提的是，它幾乎沒有熱影響區，可以處理的材料范圍極其涉及材料廣泛，包括：金屬、半導體材料、介電材料、透明 材料等，尤其在薄膜材料以及陶瓷、玻璃等硬脆性難加工材料的精細加工方面，皮秒激光器體現了無熱影響區、無掛渣、無微裂紋等明顯的加工優勢。SPARK LASERS 系列皮秒激光器基于其高功率、高脈沖能量等優勢，在眾多材料加工領域有著廣泛的應用。

SPARK LASERS 皮秒激光器在材料加工領域的典型應用
1.    SPARK LASERS 系列中的VEGA 1064nm皮秒激光器產品非常適用于材料加工領域。

VEGA 1064nm 參數規格：

Model

VEGA-1064

VEGA -532**

Wavelength

1064 nm

532 nm

Spectral width

< 2 nm

< 2 nm

Pulse duration

< 120 ps

< 100 ps

Pulse energy

40 u J from single shot to 500 kHz

20 u J from single shot to 500 kHz

Repetition  rate

Single pulse to 1MHz（with burst mode）

Single pulse to 1MHz（with burst mode）

M2

< 1.2

< 1.2

Beam waist diameter

1 mm

1 mm

Beam waist location

At output port +-50% RR

At output port +-50% RR

Beam pointing

< 25 urad/℃

< 25 urad/℃

Ellipcityt

>0.85

>0.85

Warm-up time

< 15 mins

< 15 mins

Power stability

< 2% RMS

< 4% RMS

Pulse stability

< 2% RMS

< 4% RMS

Polarization

Vertical ,>100:1

Vertical ,>100:1

Pulse control

Ext AOM with gating

Ext AOM with gating

Laser head dimensions (mm3)

300 x 300 x 80

300 x 300 x 80

Laser controller dimensions

19”/3U rack

19”/3U rack

Standard umbilical length

3 m

3 m

Power consumption

100 to 240 VAC <400 W

100 to 240 VAC <400 W

Cooling

Air cooled

Air cooled

SPARK LASERS 系列中的VEGA 1064nm 是款高能量、短脈沖（<100 PS）、緊湊型皮秒激光器，非常適用于薄膜移除、玻璃雕刻等眾多材料加工應用。

應用一：聚對苯二甲酸乙二醇酯（PET）基質上透明導電銀納米線薄膜的消融
 通過使用VEGA 1064nm皮秒激光器來消除方塊銀納米線薄膜，測量該方塊內部和外部的阻抗高于20MΩ成功實現了電隔離。

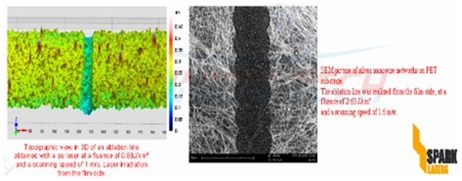

 (a)                                               (b)

(a)    為消融線的3D圖；可通過皮秒激光器以1 m/s 的掃描速度、0.88 J/cm2 的脈沖能量實現
(b)    為PET上的銀納米線的SEM圖；可通過皮秒激光器以1.6 m/s 的掃描速度、2.63 J/cm2 的脈沖能量實現

VEGA 1064nm皮秒激光器基于高能量、短脈沖等特點亦適用于印刷電子產品如有機光伏或有機LED顯示和照明等領域中。

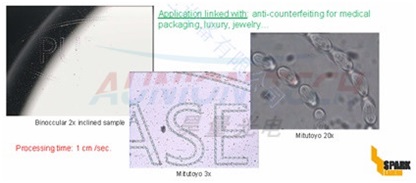

應用二：玻璃內表面打標
通過使用VEGA 1064nm皮秒激光器在玻璃內表面打標避免了透明材料產品的偽造。這類打標材料類型必須是肉眼不可見的除非在特定觀察角度或者照明的情況下可見?；诜蔷€性效應（多光子吸收），該加工過程是透明材料折射率變化的過程。這種效應可通過大強度峰值實現，因此非常適合選用SPARK LASERS 系列中的VEGA 1064nm皮秒激光器。
VEGA 1064nm皮秒激光器亦可應用于相關領域：醫療包裝、奢侈品、珠寶的防偽。

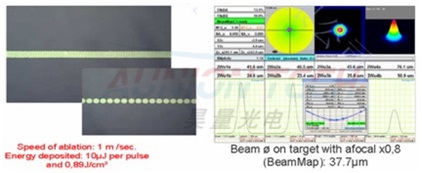

應用三：PET基質上ITO的消融
VEGA 1064nm皮秒激光器基于其脈沖穩定性、高脈沖能量等特點可選擇性消融ITO/PET。我們可以觀察到優質的ITO雕刻（脈沖能量的穩定性>=雕刻的穩定性）。
VEGA 1064nm皮秒激光器亦適用于以下相關應用：液晶顯示器、平板顯示器、等離子體屏幕、靈敏觸摸屏的透明導電包封；類似于OLEDs、單元光伏、防靜電沉積（倉庫）、裝甲板抗電磁干擾。


2.    SPARK LASERS 系列產品SIRIUS 1064nm皮秒激光器適用于眾多材料加工領域。

SPARK LASERS 系列中的SIRIUS 1064nm皮秒激光器是款高能量、超短脈沖（< 10 ps）、緊湊型皮秒激光器，非常適用于對材料切割、打孔標記等材料加工領域。

SIRIUS 皮秒激光器參數規格：

Model

SIRIUE-1064

SIRIUE-532

Wavelength

1064 nm

532 nm

Spectral width

< 0.3 nm

< 0.3 nm

Pulse duration

< 10 ps

< 10 ps

Pulse energy

100 u J@20 KHz (2 W)

60 u J@50 KHz (3 W)

35 u J@100 KHz (3.5 W)

20 u J@200 KHz (4 W)

9 u J@500 KHz (4.5 W)

5 u J@1 MHz (5 W)

50 u J@20 KHz (1 W)

30 u J@50 KHz (1.5 W)

17 u J@100 KHz (1.7 W)

10 u J@200 KHz (2 W)

4 u J@500 KHz (2.25 W)

2 u J@1 MHz (2.5 W)

Repetition  rate

Single pulse to 1MHz（with burst mode）

Single pulse to 1MHz（with burst mode）

M2

< 1.2

< 1.2

Beam waist diameter

1 mm

1 mm

Beam waist location

At output port +-50% RR

At output port +-50% RR

Beam pointing

< 25 urad/℃

< 25 urad/℃

Ellipcityt

>0.85

>0.85

Warm-up time

< 30 mins

< 30 mins

Power stability

< 2% RMS

< 4% RMS

Pulse stability

< 2% RMS

< 4% RMS

Polarization

Vertical ,>100:1

Vertical ,>100:1

Pulse control

Ext AOM with gating and burst mode

Ext AOM with gating and burst mode

Laser head dimensions (mm3)

453 x 296 x 110.2

453 x 296 x 110.2

Laser controller dimensions

19”/3U rack

19”/3U rack

Standard umbilical length

3 m

3 m

Power consumption

100 to 240 VAC <600 W

100 to 240 VAC <600 W

Cooling

water cooled

water cooled

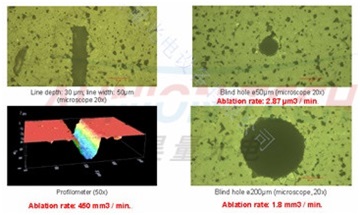

應用一：陶瓷上直線切割&鉆盲孔
     通過使用SIRIUS 532nm 皮秒激光器在陶瓷上直線切割或鉆盲孔可獲得很高的質量效果，并且在加工過程中無熱效應產生。
SIRIUS 532nm 皮秒激光器亦可應用于相關領域如半導體加工。

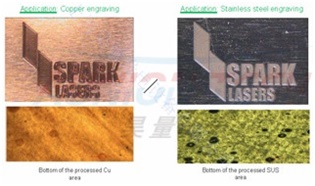

應用二： 金屬表面雕刻
使用SIRIUS 532nm 皮秒激光器可以實現在一些金屬包括不銹鋼、銅、鋁、碳鋼、鐵、鋁合金等各種金屬合金表面進行雕刻加工。

結論
   SPARK LASERS 系列中的VEGA 1064nm皮秒激光器、SIRIUS 1064nm、532nm皮秒激光器基于超短脈寬、重復頻率可調、脈沖能量高等特點，體現了無熱影響區、無掛渣、無微裂紋等明顯的加工優勢，能夠在材料加工領域具有廣泛的應用。
