端泵固體激光器（紅外、綠光、紫外）
美國YUCO半導體泵浦全固態激光器，涵蓋紫外，綠光，紅外波段；高平均功率(8W@355nm，12W@532nm，18W@1064nm)，高光束質量(TEM00基橫模，M2<1.2)，高峰值功率(小于10ns，大于100KW)；已廣泛應用于激光快速成型、太陽能電池加工、鉆石切割、LED劃線、石英/玻璃/寶石的內雕/鉆孔/標刻，硬/軟電路板切割，及其它精細打標、切割及鉆孔等。

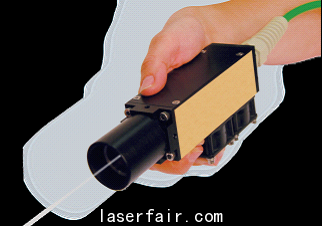

光纖耦合二極管（FCD）激光器是目前市場上體積最小，效率最高并且使用壽命最長的激光器，但它的亮度卻不是很高。由于技術的提高，光纖耦合二極管激光器目前可以達到400μm芯徑200瓦，100μm芯徑25瓦。因此，對于那些在目標物上不需要非常高功率密度的應用來說，FCD可能成為一個新的光源,比如材料加工（焊接，標記，加熱，塑料焊接等等），醫學治療，固體激光器泵浦，圖形藝術和惰性氣體激光器。
FCD激光器提供了最簡單的方式來控制激光光源并將其用于實際應用。憑借其小巧的尺寸和易用性，FCD成為OEM整合最理想的激光器。 FCD系統包括光纖耦合半導體激光器，恒流二極管驅動電路能夠提供高達50安培的電流，和一個TEC和各自的控制器能調節溫度從15℃到 40℃（ + / - 0.2℃）。用戶界面包含了用戶控制面板，外部模擬調制（高達20KHZ）和計算機界面。
1、F3w 系列光纖耦合二極管紫外激光器
F3w 系列激光器是 Focus 家族的成員之一，是一部Q開關式的第三諧波紫外線激光系統，具備超過4mJ/pulse脈沖能量的調Q脈沖激光系統，重復頻率從1到100KHz，波長處于紫外光，且平均輸出功率從30mW到8W. 所有系統均為風冷，并且易于現場更換泵浦二極管。

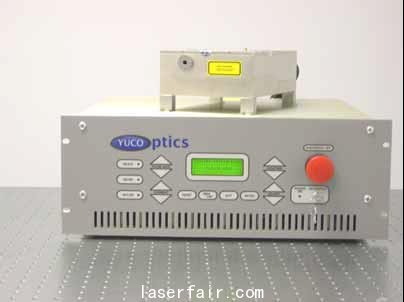

F3w系列激光器包含一個小的激光頭和一個標準上架機箱的功率控制器，兩者通過一條2.5m的連接電纜連接。位于功率控制器里的光纖耦合的激光二級管在不干擾激光頭的情況下可以很容易的進行轉換。由于激光頭完全無塵密封，所以在其使用期限內都不用調節，從而保證了激光器的長期可靠性和低成本。
#p#分頁標題#e#特點：
Focus家族
風冷，結構緊湊，體積小
優良的光束質量（M2＜1.2〕
動態脈沖能量調節
脈沖重復頻率從單脈沖到200KHz
全密封-無污染
可現場更換光纖耦合的激光二級管
參數:
|
型號 |
F3ω-2 |
F3ω-4 |
F3ω-6 |
F3ω-10 |
F3ω-20 |
F3ω-30 |
F3ω-40 |
F3ω-60 |
F3ω-120 |
|
波長 (nm) |
347, 351 或355 |
||||||||
|
重復頻率 |
單脈沖到100KHz |
||||||||
|
脈寬 (ns) |
≥ 8 |
≥ 10 |
≥ 12 |
≥ 10 |
≥ 8 |
≥ 12 |
≥ 10 |
≥ 15 |
≥ 12 |
|
單脈沖能量(mJ) |
0.05 |
0.1 |
0.15 |
0.25 |
0.5 |
0.6 |
1.0 |
1.5 |
4 |
|
脈沖穩定性 |
< 2 % rms |
||||||||
|
平均功率(W) |
> 0.1 |
> 0. 2 |
>0.3 |
> 0.5 |
>1.2 |
>1.5 |
>2.5 |
> 4.0 |
> 8.0 |
|
偏振 |
水平偏振 |
||||||||
|
偏振消光比 |
>100:1 |
||||||||
|
模式 |
TEM00 |
||||||||
|
M2 |
< 1.1 |
||||||||
|
平均功率穩定性 |
<3% /12小時 |
||||||||
|
光束橢圓度 |
>90% |
||||||||
|
電源和使用環境要求 |
|||||||||
|
工作電壓 |
90- 260 VAC 47-63 Hz |
||||||||
|
冷卻 |
風冷 |
||||||||
|
環境溫度 (℃) |
15-30 |
||||||||
|
熱負荷(W) |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
100 |
130 |
2、F4w 系列光纖耦合二極管紫外激光器
F4w 系列激光器是 Focus 家族的成員之一，是一部Q開關式的第四諧波紫外線激光系統，Focus系列激光器都是具備超過1.6mJ/pulse脈沖能量的調Q脈沖激光系統，重復頻率從1到100KHz，波長處于深紫外光，且平均輸出功率從5mW到3.2W. 所有系統均為風冷，并且易于現場更換泵浦二極管。
F4w系列激光器包含一個小的激光頭和一個標準上架機箱的功率控制器，兩者通過一條2.5m的連接電纜連接。位于功率控制器里的光纖耦合的激光二級管在不干擾激光頭的情況下可以很容易的進行轉換。由于激光頭完全無塵密封，所以在其使用期限內都不用調節，從而保證了激光器的長期可靠性和低成本。
特點：
Focus家族
風冷，結構緊湊，體積小
優良的光束質量（M2＜1.2〕
動態脈沖能量調節
脈沖重復頻率從單脈沖到200KHz
全密封-無污染
可現場更換光纖耦合的激光二級管
參數：
|
型號 |
F4ω-2 |
F4ω-4 |
F4ω-6 |
F4ω-10 |
F4ω-20 |
F4ω-30 |
F4ω-40 |
F4ω-60 |
F4ω-120 |
|
波長 (nm) |
266或263 |
||||||||
|
重復頻率 |
單脈沖到100KHz |
||||||||
|
脈寬 (ns) |
≥5 |
≥ 8 |
≥ 10 |
≥ 8 |
≥ 8 |
≥ 10 |
≥ 8 |
≥ 12 |
≥ 10 |
|
單脈沖能量(μJ) |
6 |
15 |
25 |
50 |
120 |
160 |
240 |
800 |
1600 |
|
脈沖穩定性 |
<3 % rms |
||||||||
|
平均功率(mW) |
> 8 |
>60 |
>150 |
> 250 |
>350 |
>500 |
>1000 |
>1600 |
> 3200 |
|
偏振 |
水平偏振 |
||||||||
|
偏振消光比 |
>100:1 |
||||||||
|
模式 |
TEM00 |
||||||||
|
M2 |
< 1.1 |
||||||||
|
平均功率穩定性 |
<3% /12小時 |
||||||||
|
光束橢圓度 |
>80% |
||||||||
|
電源和使用環境要求 |
|||||||||
|
工作電壓 |
90- 260 VAC 47-63 Hz |
||||||||
|
冷卻 |
風冷 |
||||||||
|
環境溫度 (℃) |
15-30 |
||||||||
|
熱負荷(W) |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
100 |
130 |
TYL系列端泵固體激光器
1、 TYLIR
TYL IR是1064nmQ開關DPSS激光，特別設計用于工業打標。具有8W、12W、20W，可用于大部分工業應用，都有型號都是風冷 、穩定、緊湊。頻率范圍大、操作柔性大、高質量輸出光束。由于其獨特的腔體設計，因為可獲得超過1mJ的能量，TYL IR適合需要再低頻率高能量的應用，可遠程診斷和全系統PC控制。該產品可以用于OEM和OEM打標。
特點：
擴展頻率范圍具有高功率
適合低頻率和高能量應用
高光束質量特點
遠程診斷
風冷
應用：
打標和雕刻
ID卡打標
材料處理
電阻修整
焊接
參數：
2、TYL GREEN
TYL GREEN是腔內二次諧波為基礎的10W、532 nmQ開關DPSS激光。其利用了TYL IR產品系列的特點：優質光束特點，機械穩定性和設計，遠程診斷。其特殊設計確保從10KHz到100KHz所有頻率范圍都近似常數的平均功率,使得其成為工業要求和機械應用的理想選擇。因為采用腔內二次諧波設計，獲得了最佳光束橢圓度、穩定和高質量光束。這樣允許離工作臺非常近，該產品可以用于OEM和OEM打標。
特點：
擴展頻率范圍具有高功率
適合低頻率和高能量應用
高光束質量特點
光束橢圓度好
穩定性好
應用：
支架切割
硅片微打標和鉆孔
太陽能電池切片
高反材料切割和雕刻
參數：
3、TYL UV
TYL UV是腔外三次諧波產生的4W,355nmQ開關DPSS激光。采用模塊化設計理念，所以特別緊湊，采用風冷。其以紅外為基礎的模塊輸出很好的繼承了TYL IR激光設計的優點。PC控制調整晶體位置避免光衰減，短脈沖、高峰值功率的短波長可以允許不考慮材料的熱效應，該產品可以用于OEM和OEM打標，是電子行業和PCB相關聯的最佳選擇。
特點：
高峰值功率和減少熱破壞的短脈沖
PC控制調整晶體位置
緊湊模塊設計
風冷
應用：
細粒材料加工
太陽能電池切片
晶圓切片
剝線
LED劃線
玻璃和朔料打標
參數：
|
|
TYL UV |
|
類型 |
Q開關DPSSL |
|
波長nm |
355 |
|
名義功率W |
4@30KHz |
|
光束質量（M2） |
∠1.5(典型1.3) |
|
偏振 |
線性 100:1 |
|
頻率范圍KHz |
20@100 |
|
脈沖能量μJ |
200@20KHz |
|
脈寬ns |
9@20KHz |
|
光束直徑mm |
5 |
|
供應電壓Vac:Hz |
90@240;50/60 |
|
功率消耗W |
∠1000 |
|
冷卻系統 |
風冷 |
|
通訊 |
RS232 |
|
服從標準 |
2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN12626 |
，易于集成，高的穩定性和性價比，是您OEM的理想選擇。
4、PQS系列端泵紅外激光器
PQS系列端泵紅外激光器具有簡單的結構
特點：
高輸出功率
高可靠性
高光束質量
工業設計
風冷
自動控制
應用：
固定和光纖激光器泵浦
直接材料處理
醫療
塑料焊接
標刻
深度打標

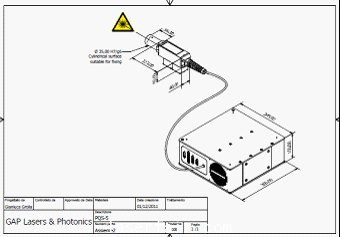

PQS系列端泵紅外激光器結構
PQS系列端泵紅外激光器加工產品
|
類型 |
PQS 1 |
PQS 2 |
|
波長nm |
1064 |
1064 |
|
功率W |
1.2W |
5.CW |
|
峰值功率KW |
15 |
25 |
|
光束質量（M2） |
∠1.3 |
∠2 |
|
頻率范圍KHz |
20 |
20－25 |
|
脈沖能量μJ |
55 |
, 230 |
|
脈寬ns |
4 |
25 |
|
光束直徑mm |
4 |
5 |
|
供應電壓 |
12 Vdc/5A |
12 Vdc/20A |
|
|
TYL Green |
|
類型 |
Q開關DPSSL |
|
波長nm |
532 |
|
名義功率W |
10@30KHz |
|
光束質量（M2） |
∠1.5(典型1.3) |
|
偏振 |
線性 100:1 |
|
頻率范圍KHz |
10@100 |
|
脈沖能量μJ |
850@10KHz |
|
脈寬ns |
20@10KHz |
|
光束直徑mm |
5 |
|
供應電壓Vac:Hz |
90@240;50/60 |
|
功率消耗W |
∠1000 |
|
冷卻系統 |
風冷 |
|
通訊 |
RS232 |
|
服從標準 |
2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN 12626 |
|
|
TYL 8 |
TYL 12 |
TYL 20 |
|
類型 |
Q開關DPSSL |
Q開關DPSSL |
Q開關DPSSL |
|
波長nm |
1064 |
1064 |
1064 |
|
名義功率W |
8CW |
12CW |
20CW |
|
光束質量（M2） |
∠1.5 |
∠1.5 |
∠1.5 |
|
偏振 |
線性 100:1 |
線性 100:1 |
線性 100:1 |
|
頻率范圍KHz |
10@200 |
5@200 |
10@200 |
|
脈沖能量μJ |
＞350@10KHz |
＞800@5KHz |
＞1000@10KHz |
|
脈寬ns |
8@10KHz |
16@5KHz |
30@10KHz |
|
光束直徑mm |
5 |
3．5 |
5 |
|
供應電壓Vac:Hz |
90@240;50/60 |
90@240;50/60 |
90@240;50/60 |
|
功率消耗W |
∠500 |
∠800 |
∠1000 |
|
冷卻系統 |
風冷 |
風冷 |
風冷 |
|
通訊 |
RS232 |
RS232 |
RS232 |
|
服從標準 |
2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN 12626 |
||
