越來越多的激光切割的雕刻標記系統采用視覺系統，同步觀察激光的工作效果。以往的激光切割透鏡不具備消色差的功能，這樣觀察用的光線和激光工作波長不一致，兩者的焦點...
越來越多的激光切割的雕刻標記系統采用視覺系統，同步觀察激光的工作效果。以往的激光切割透鏡不具備消色差的功能，這樣觀察用的光線和激光工作波長不一致，兩者的焦點不重合，這給視覺系統帶來很大不便。而消色差的鏡頭可以使兩束光線的焦點重合，使得觀察效果直接清晰。下面是一個常見的消色差鏡頭和CCD視覺系統運用的實際例子。

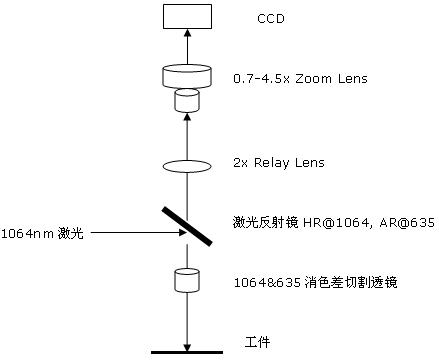

激光1064nm通過兩面拋光的反射鏡折射到下部，經過聚焦作用在工件上。可見光通過反射鏡透射到上部，經過relay透鏡將工件聚焦，經過一個CCD的可調物鏡將工件成像在CCD的焦面上。
