1 引言

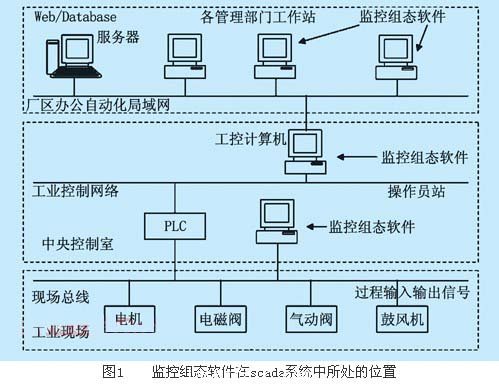

　　在一個自動監控（supervisory control and data acquisitionscada）系統中，投入運行的監控組態軟件是系統的數據采集和處理中心、遠程監控中心和數據轉發中心。處于運行狀態的監控組態軟件與各種控制、檢測設備如掛接在現場總線上的工控計算機、plc、智能儀表、智能設備等共同構成快速響應控制中心。控制方案和算法一般在設備上組態并執行，也可在工控計算機上組態，然后在下裝到設備中執行，根據設備的具體要求而定［1］。組態軟件在scada系統中所處的位置如圖1所示。

　　監控組態軟件投入運行后，操作人員可以在其支持下完成以下各項任務：

　　（1） 查看生產現場的實時數據及流程畫面，瀏覽各實時/歷史趨勢畫面;

　　（2） 自動打印各種實時/歷史生產報表;

　　（3） 及時得到各種過程報警和系統報警;

　　（4） 在需要時，人為干預生產過程，修改生產過程參數和狀態;

　　（5） 與管理部門的計算機聯網，為管理部門提供生產實時數據。

　　現場總線作為開放的控制網絡能實現現場設備間、現場設備與控制室間的信號通信［2］。開放通信是信息傳輸與共享的基礎之一，而當現場信號傳至監控計算機之后，如何實現計算機內部各程序之間的信息溝通與傳遞，即如何讓現場信號與各應用程序連接起來，讓現場信息出現在計算機的各應用平臺上，依然存在一個連接標準與規范的問題。在多用戶、多任務的計算機系統中實現程序間的數據交換比較方便，操作系統對這種操作是支持的。自從windows及微機版unix、linux操作系統的面世后，出現了程序之間交換數據的技術、協議或標準，實現程序間的數據交換才比較容易。在工業pc機的自動化系統中被廣泛采用的今天，讓現場總線控制系統和人機界面軟件能夠有效充分地用pc機豐富強大的軟件資源，是一項值得深入研究的課題。文章對有關技術問題結合工程實踐作些討論。

2 動態數據交換的基本概念

　　盡管工控組態軟件的數據交換技術有了長足進步，在當前實際運用的現場總線控制系統組態軟件中，對于dde和opc兩種數據交換技術的具體運用—特別是在微機執行多任務條件下如何進一步提高組態軟件與其他程序之間的數據交換實時性方面，仍然存在某些不足，值得進一步探討和研究。其中，動態數據實時交換（dde）技術在控制網絡的集成中得到了實際應用。其原因：

　　（1） 這種方法實時性較好，可以采用標準的windows技術;

　　（2） 作為連接控制網絡與信息網絡的通信處理機在硬件上比較容易實現。#p#分頁標題#e#

　　當控制網絡與信息網絡有一共享工作站或通信處理機時，就可以通過動態數據交換技術實現控制網絡中實時數據與信息網絡中數據庫數據的動態交換，從而實現控制網絡與信息網絡的集成。

　　dde是進程間通信的方法。為了進行會話，dde應用程序用3個基本的標志符（或字符串），即三層識別系統來區別其他dde應用程序，他們分別是應用程序名（application）、主題名（topic）和項目名（item）。每個dde會話由應用程序名和主題名唯一定義，在dde會話建立前由客戶程序和服務器共同決定應用程序名和主題名，而由客戶程序填寫服務器的3個標志名。應用程序名位于層次機構的頂層，用于指出特定的dde服務器應用程序名。主題名更深刻地定義了服務器應用程序會話的主題內容，服務器應用程序可支持一個或多個主題名［2］。
