英創公司的嵌入式網絡模塊產品EM9000和EM9260，以高性能ARM9為CPU，預裝Windows CE操作系統，主要應用于工業自動化領域。 EM9000和EM9260均帶有一個100M以太網接口，可滿足大多數工業網絡應用的需求。對雙網絡應用的需求，在硬件上可以利用英創模塊的精簡ISA 擴展總線，在用戶的應用底板上擴展第二個以太網接口，更簡單的方法是在ISA總線上直接連接英創公司成熟的以太網擴展模塊ETA719，如圖1所示，就可快速實現具有雙以太網接口功能的硬件環境。

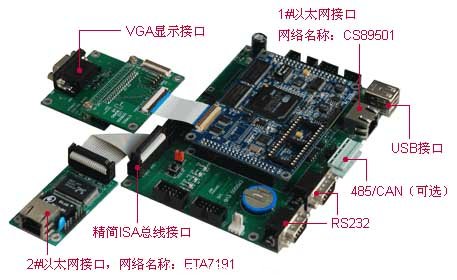

圖1 用EM9000評估套件+ETA719構成雙網絡應用環境
ETA719是一款基于RTL8019AS網絡控制器的網絡擴展模塊，接口通訊速率為10Mbps，接口形式為標準RJ45，支持通用的5類雙絞線。ETA719可滿足系統與絕大多數設備的通訊需求。在軟件方面，英創公司為ETA719設計了完全符合微軟NDIS標準的以太網驅動程序，客戶只需在訂貨時聲明需要雙網絡功能即可。以EM9000為例，當系統加載了雙以太網配置后，可以在控制面板的“網絡連接”中看到兩個完全獨立的網絡，如圖2所示：

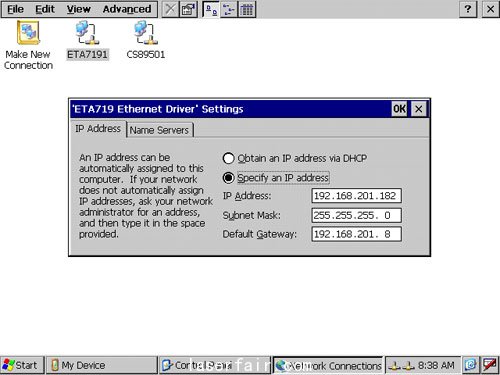

圖2 雙網絡接口參數設置界面
用戶可通過EM9000的人機界面來設置各網絡的參數，如IP等，也可通過編寫userinfo.txt文件，通過系統來自動設置網絡參數。
在調試方面，1#網絡接口繼續作為調試接口。
在用戶應用程序開發方面，仍然使用WinSock的API，系統將根據需要連接的對端IP自動進行選路。注意只能在一個網絡中設置缺省網關，這樣當應用程序需要連接的不是系統所處的兩個網段時，數據將從缺省網關所在網段發出。
