1.4 Pt100測溫電路

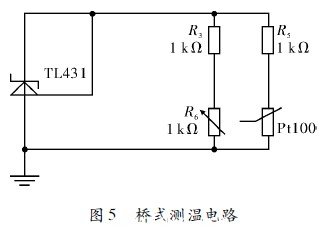

系統的測溫模塊由兩個1 kΩ電阻,一個電位器和Pt100組成橋式測溫電路。橋式測溫原理如圖5所示。
電橋的輸入電壓通過TL431穩壓至2.5 V,經過測量得到電橋實際輸入電壓為2.49 V。電橋的4個橋臂中的一個橋臂采用電位器,因為通過調解電位器可以調整輸入到運放的差分電壓信號大小,設計中用此電位器來調整零點。

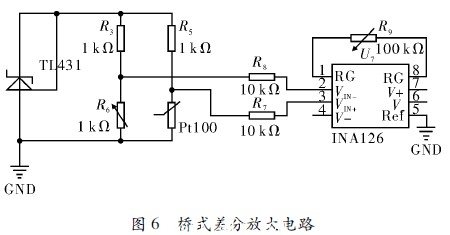

Pt100數據手冊推薦使用LM358芯片放大差分信號,由于LM1117提供給運放的電壓只有3.3 V,供電電壓過低會導致運放工作不正常,電壓放大倍數和理論計算的放大倍數誤差很大,這樣直接導致放大倍數不穩定,影響測溫精確度。經過比較選擇發現INA126精密儀器儀放大器,具有高精度,低噪聲差分信號采集的優點,它的兩個運放設計提供卓越性能具有非常低的靜態電流(175 mA/chan),結合寬工作電壓范圍±1.35~±18 V的,使其成為高性能的運算放大器。所以改用INA126作為運算放大器,經過測試發現放大倍數穩定。系統中放大倍數約等于6.27倍。由于INA126需要雙電源供電,所以使用ICL7660進行電壓轉換,這樣可以輕松得到負電壓對INA126進行雙電源供電。通過INA126對電橋信號進行差分放大。橋式差分放大電路圖如圖6所示。
對電位器R6進行零點調整可以得到U_=50.012 mV。INA126對U+和U_進行差分放大,放大后電壓U0=F×(U+-U_),F是電壓放大倍數,經過測量得到F=6.27。所以
這樣得到Pt100的電阻值與經過INA126放大后的電壓關系,把U0送入A/D,通過A/D轉換,單片機算出Pt100的電阻值,然后查表,查到的電阻值與表中的相近時,得出此時的溫度值,然后送出數據在液晶屏上顯示。
2 軟件設計
系統的軟件包括溫度采集部分、A/D轉換模塊,接收結果處理顯示部分。整個程序采用C語言編寫,采用模塊化程序設計。
設計采用Pt100模擬溫度傳感器采集數據,單片機通電后,Pt100由于溫度變化,引起電阻發生變化,進而橋式測溫電路的電壓值發生變化,經過差分放大、A/D轉換后送入單片機。單片機始終等待A/D轉換值的到來,因為本設計只需要測量溫度,所以沒有采樣周期,讀取A/D值的程序放入無限循環中。在設計中,由于Pt100的電阻值和溫度不成線性關系,所以設計用Matlab擬合函數創建一個電阻值一溫度對應表格,查表得到溫度值。程序開始后,先對液晶屏、A/D進行初始化處理,然后確定液晶屏在空閑狀態,調用液晶寫地址指令函數,使液晶屏分兩行顯示,接著調用液晶寫數據函數在第1行寫入溫度計的英文Thermometer,第2行寫入查表得到的溫度值。

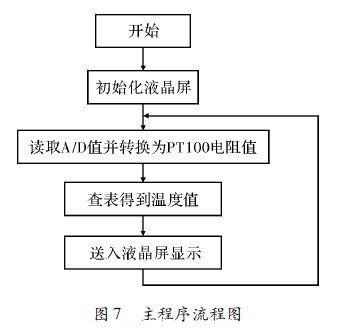

A/D模塊,首先對A/D初始化,然后把A/D的CS管腳、時鐘脈沖CLK拉至高電平,接著把CS拉至低電平開始采樣。在寫程序的時候要注意先發送給A/D兩個下降沿脈沖,然后才開始采樣數據。實驗證明,如果直接進行采樣,會導致采樣數據誤差很大。采樣完成后給CS管腳拉至高電平,停止采樣,返回數值。接著進行下一組數據的采樣。主程序流程圖如圖7所示。
3 系統測試

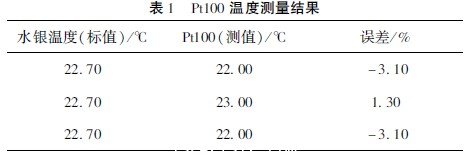

液晶模塊的硬件電路接好后,接通電源,調節與LCD連接的電位器,使液晶顯示亮度適中,顯示結果與預期結果相同,液晶模塊測試正常。開啟電源,Pt100開始測溫,利用水銀溫度計做參考,計算Pt100溫度測量誤差。Pt100溫度測量結果如表1所示。
由于設計的溫度計精度只有1℃,所以小數點后的溫度值都為0,經過測試計算,溫度測量的平均誤差為2.5%。
4 結束語
在程序模塊,開始沒有利用查表法,直接用公式進行計算,誤差較大。經過不斷地修改,發現查表法很好地解決了這個問題,在系統的大范圍測溫中,這個誤差在高溫環境下影響不大。系統可以用于高溫環境中,測溫準確、操作方便、成本低廉,有較高的實用性。還可以經過改善做成無線收發系統,成為遠距離測溫控制系統。
