       加入電光開關后, 由于光輸出時間相對于氙燈觸發時間的抖動大大減小, 在此積分時間內
激光工作物質能級貯存的能量起伏也大大減小, 諧振腔輸出能量穩定性也相應地提高。表 1
給出了在泵浦電壓、染料濃度以及染料盒擺放角度等條件不變的情況下, 加電光開關前后振蕩
器輸出能量穩定性的對比值。振蕩器輸出能量相對穩定性為

式中: Xm為輸出能量的平均值,Xi為輸出能量的各次測量值,n為測量次數從表1中看出,
加入電光開關后, 諧振腔輸出能量的平均值提高了25.8%。這是由于諧振腔輸出脈沖不是單
一脈沖所致。

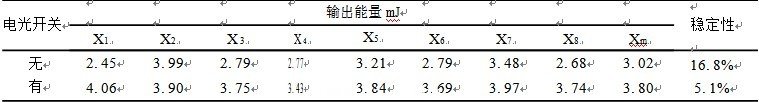

表1有無電光開關對振蕩器輸出能量的影響

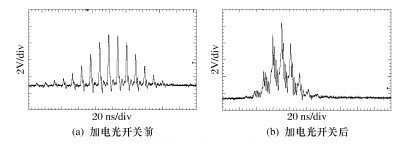

圖4  加入電光開關對鎖模波形的影響

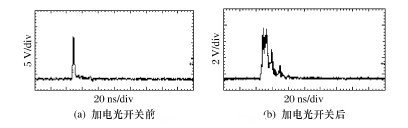

圖5加入電光開關對單脈沖波形的影響

由圖4圖5可見,加入光電開頭后,諧振腔的輸出光波形變得很差,經過選單后的波形也是如
此。用模擬響應帶寬為 6GH z、上升時間為 78 ps、采樣 速 率 為 20 GS/ s 的數字 示波器,上升沿時間
響應不大于70 ps 的陰極雙平面二極管以及模擬帶寬為12 GH z的 寬頻帶電纜組 成測量系統,選單
后的脈沖波形進行測量,結果為單脈沖幾率小于10% ,且脈寬穩定性差。

針對鎖模波形變差,做了很多嘗試來改善這種狀況，其中,降低染料溶液的濃度和使泵浦電壓工作在閾值附近可以使鎖模波形有所改善, 但
仍不理想。調整染料盒擺放角度對鎖模波形的改善作用不大。

4結論
       電光開關的引入可以改善輸出能量的穩定性, 提高輸出能量, 且輸出光的時間抖動也大大
減小。不足之處是使激光器諧振腔輸出光波形變得比較差, 導致輸出單脈沖幾率降低。通過
采取降低脈沖氙燈的工作電壓等措施, 可以在一定程度上改善這種狀況。
