光纖激光器具有光束質量好、散熱性好、結構緊湊、免維護等優點，廣泛應用于雕刻、打標、切割等材料加工領域，已成為激光技術發展主流放行和應用主力軍。

光纖激光器主要部件包括LD泵浦源、特種光纖、光纖耦合器、激光功率合束器、聲光調制器、光纖隔離器、激光功率傳輸光纜組件等。

由于溫度控制直接決定激光器的品質和使用壽命。本文使用FOTRIC熱像儀實拍的熱像圖為例，介紹紅外熱像儀在光纖激光器研發與品控方面的典型應用。

1、LD泵浦源

LD泵浦源外觀

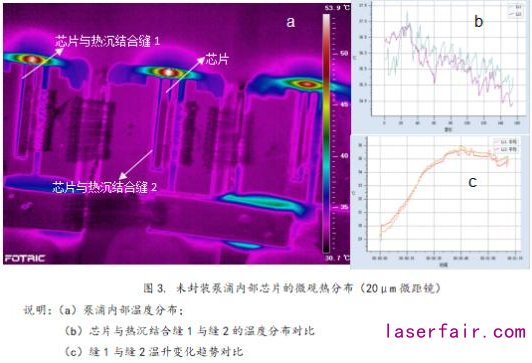

單個LD芯片輸出的激光功率是有限制的，泵浦將多個LD芯片封裝在一起，實現輸出功率提升。而泵浦的發熱量很大，因此溫度直接影響芯片輸出的激光波長，需借助熱沉水冷降溫。

泵浦出廠前，需使用紅外熱像儀做出廠檢測，降低泵浦被退貨的概率；

相應的，光纖激光器廠家會使用紅外熱像儀對每一個泵浦做來料質檢，退回不合格的泵浦，保證激光器的整機質量。

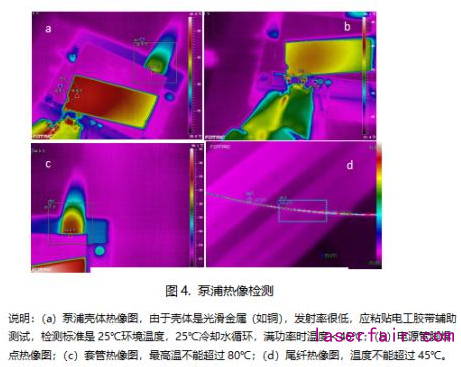

使用FOTRIC熱像儀進行檢測后，質檢效率大大提升，熱像圖清晰，溫度數據直觀準確，助力廠家提升產品質量：

2、合束器

合束器的作用是將N路泵浦的激光合成1路激光，實現激光器的高功率輸出。

合束器

合束器出廠前，需使用紅外熱像儀做出廠檢測，降低泵浦被退貨的概率；

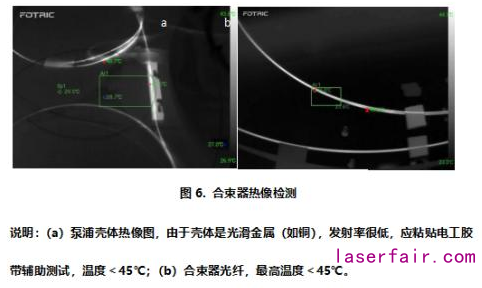

使用FOTRIC熱像儀進行檢測后，合束器質量一目了然：

3、雙包層光纖與熔接點

光纖會吸收部分激光能量引發溫升，溫度過高會加速老化，導致溫度高→老化加快→溫度更高的惡性循環，降低激光器的可靠性和使用壽命，因此需使用紅外熱像儀檢測整段光纖，尤其是光纖熔接點溫度。

使用FOTRIC熱像儀進行檢測后，光纖熔接點溫度得到有效控制，廠家能生產出更好的產品：

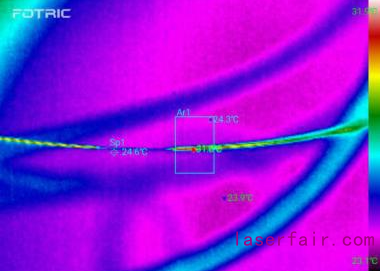

光纖熔接點溫度檢測

4、激光反射保護驗證檢測

光纖激光器的弱點：很容易受到來自金屬工件的背向反射激光的損壞。因此，高品質的光纖激光器需具備反射保護機制，并在出廠前模擬反向輸入一定功率的激光，以確保品質。

紅外熱像儀是其中必要的檢測手段，反向測試中各部件的溫度原則上都不能超過45℃。使用FOTRIC熱像儀進行檢測，激光反射保護驗證準確可靠：

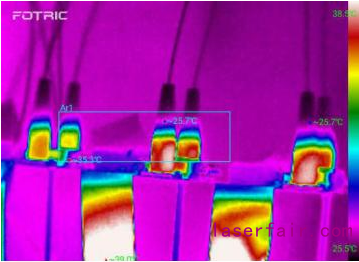

激光反射保護驗證檢測

紅外熱像儀為光纖激光器保駕護航，助力廠家生產更好的產品服務客戶，提高產品質量。
