玖玖在线免费视频,中文字幕 欧美极品 在线 一区,男男白嫩小受h视频,91在线综合

近年來，由于在生物醫學治療，分子指紋識別和光學參量振蕩(OPO)泵浦源中的廣泛應用，?3μm中紅外激光器引起了廣泛關注。

通常，兩種方法對于實現中紅外激光是有效的。一種方法是與OPO技術相結合的非線性方法，該方法結構復雜且不穩定。另一個取決于直接泵浦中紅外激光晶體，這更有利于小型化和實用性的發展。

近日，從光學精密機械研究所上海的一個研究小組，科學中國學術，已成功開發了一種新的低聲子能量的激光晶體：釹，鉺的LaF 3 .The 晶體生長，結構，光譜，研究了自我終止效應。他們的成就發表在《合金與化合物》雜志上。

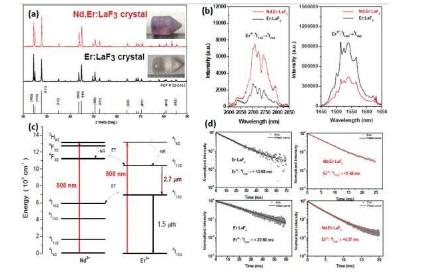

在他們的實驗中，首次通過Bridgman方法成功生長了Nd，Er：LaF 3晶體。還生長了Er：LaF 3晶體用于比較。它保持沒有第二相的六方晶體結構。Nd 3+和Er 3+的偏析系數分別為0.96和0.76，表明很容易將Nd 3+和Er 3+離子摻雜到LaF 3基質中。

此外，在808 nm LD激發下獲得了Nd，Er：LaF 3晶體中的2.7μm強烈發射。借助Judd-Ofelt理論和吸收光譜，在2.7μm處的熒光支化比，發射截面和測得的熒光壽命分別為28.5%，1.3×10 -20 cm 2和5.48 ms。

通過比較單摻雜和雙摻雜晶體的中紅外熒光光譜與上，下能級壽命的比較，分析了Nd 3+離子的雙重功能。

他們發現Nd 3+離子不僅可以使Er 3+離子敏感，而且可以通過將較低能級的壽命從22.60 ms降低到4.37 ms來有效地鈍化Er 3+：4I 13/2能級，從而降低了鈍化效率。在Nd，Er：LaF 3晶體中的含量為80.7%。

值得注意的是，Nd，Er：LaF 3晶體中不存在自終止效應。所有結果表明，Nd，Er：LaF 3晶體是由商用808 nm LD泵浦的2.7μm激光的有希望的候選者。
