國家科技重大專項(02)專家組組長葉甜春先生曾指出:“我國設備產業發展到現今為止,基本以替代為主。企業了解到某方面設備我國沒有,那就開始自己制造。但隨著我國半導體產業慢慢崛起,企業會發現需要采取一些新的方式,例如跟用戶更緊密地結合,和產品更緊密聯系,然后再一起做解決方案,做一些創新性的解決方案。”

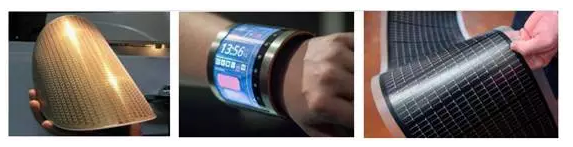

圖1 晶圓器件小型化,超薄化發展趨勢
創新性的解決方案:
半導體設備和材料處于IC 產業的上游,為IC 產品的生產提供必要的工具和原料。目前來說,IC 產業的商業模式可以簡單描述為:IC 設計公司根據下游客戶(系統廠商)的需求設計芯片,然后交給晶圓代工廠進行制造,之后再由封裝測試廠進行封裝測試,最后將性能良好的IC 產品出售給系統廠商。

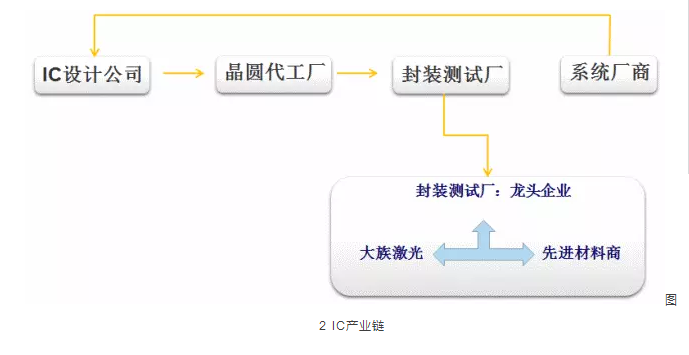

圖2 IC產業鏈
隨著晶圓器件朝著微型化、超薄化方向發展,相關工藝制程加工難度越來越大,傳統裝備或一貫制程已難以滿足市場對更高加工精度的需求,高良品率得不到保證的問題日趨顯著。
為解決晶圓器件微型化、超薄化帶來的工藝難題,大族激光顯視與半導體裝備事業部(以下簡稱DSI)聯合國內封裝測試行業的龍頭企業和先進材料供應商,三方共同探討研發。以客戶的產品工藝需求為中心,反復進行工藝實驗。最后,成功驗證出了最優化的可行性解決方案,即激光拆鍵合技術(Temporary Bonding- Debonding ,TBDB),并申請了國家專利。由于TBDB工藝的特殊性,單純銷售設備的方式已不足以滿足客戶需求,DSI在其領先的設備技術基礎上,融入了新的產品開發理念,為客戶提供設備與材料結合的綜合性整體解決方案,最終贏得了客戶的信任和長期的訂單。
激光拆鍵合技術:
激光拆鍵合技術是將臨時鍵合膠通過旋涂的方式涂在器件晶圓上,經過烘烤和高溫加壓下將超薄器件臨時粘結到較厚的載片上;臨時鍵合后,對其進行背面加工(包括減薄、TSV加工和金屬化等后續制程),再通過激光掃描的方式,分離超薄器件與載片,實現超薄器件的順利加工。最后,再執行清洗工藝。
圖3 激光拆鍵合TBDB工藝流程
大族激光半導體激光剝離設備(HAN’S DSI-SLLO660)是為封裝測試廠提供的一套材料和設備相結合的綜合性解決方案。整合了多種激光技術,配合特殊的剝離涂層,從而實現晶圓的無損傷和高良品率。兼容12英寸(包含8英寸)全自動作業,操作更加方便。集成光斑質量監控和反饋,加工更加可靠。

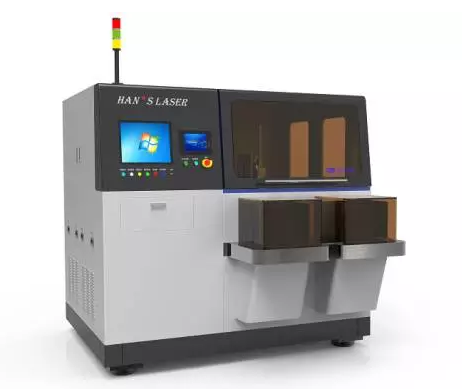

圖4 半導體激光剝離設備 HAN’S DSI-SLLO660
關于DSI:
大族激光顯視與半導體裝備事業部(DSI)成立于2011年初,聚焦于消費電子、半導體、LED、面板等行業的精細微加工和相關聯行業的測量和自動化解決方案,主要研究藍寶石、玻璃、陶瓷、硅等脆性材料加工工藝和智能車間解決方案;事業部在職員工800多人,研發人員占80%以上,2016年事業部實現稅后銷售5億元。
