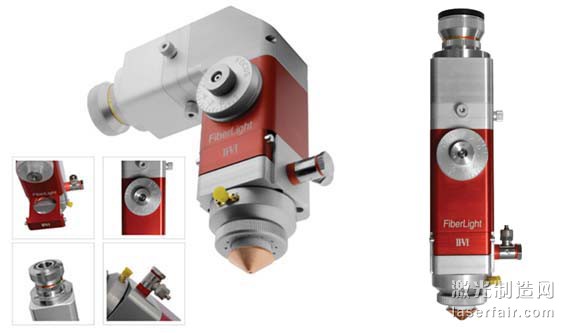

1μm 金屬板切割頭
直線型和90度折彎型切割頭具有緊湊的結構，模塊化設計，從而使貳陸能夠?yàn)榭蛻籼峁挿秶那懈罱鉀Q翻案。可靠的結構和靈巧的設計使切割頭能夠適用多種材料和厚度切割。切割頭為終端客戶在方便性和高效切割方面有優秀的表現。.
特性
• 體積緊湊，重量輕，適用于2D或者3D的各種應用
• 大范圍的簡便調整功能和明確的焦點位置指示
• 直線型和90度轉角結構均可實現
• 10mm 焦點調節范圍
• 模塊化設計，客戶可以有6種不同放大倍率的選擇來獲得不同光斑
• 客戶安裝板和水冷功能可選
• 保護窗快速更換
• 可選的高度傳感器模塊
光學指標
最大功率 2kW
激光波長 1.025 - 1.08μm
激光接頭類型 QBH, QCS, PIPA
準直鏡焦距 60mm, 72mm
聚焦鏡焦距 90mm, 120mm, 180mm
放大率* 1.25x, 1.5x, 1.67x, 2.0x, 2.5x, 3.0x
系統有效孔徑 19mm
透過率 >97%
中心調整 ±1mm in X & Y軸
聚焦鏡保護窗 抽屜式
* 可根據客戶要求定制放大倍率
切割頭噴嘴指標
噴嘴類型 單孔
噴嘴孔直徑 1.0mm 到 3.0mm
焦點到噴嘴表面的調整范圍 +2.0mm 到 -8.0mm
最大輔助切割氣體氣壓* 25 bar
氣體類型 惰性和活性
* 標準Fiberlight的最大氣壓值20 bar
高度傳感器*
電壓要求 24 V直流
輸出–線性范圍 0 - 10V模擬信號
校準 手動
響應時間 <1ms
纜線長度 2 Meters
高度調節范圍 10mm
* 可客戶定制

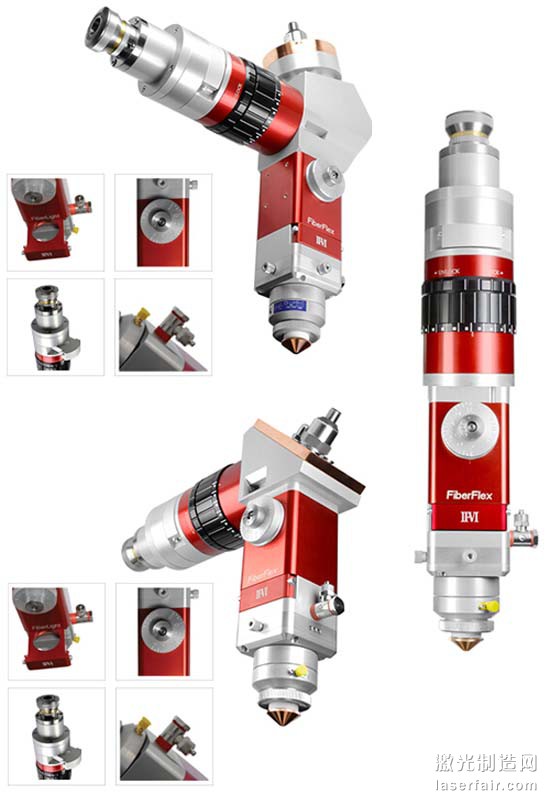

1μm 金屬片切割頭
FiberLight FLEX 系列切割頭是緊隨II-VI FiberLight產品之后的又一創新產品。 FiberLightFLEX是針對不同厚度的各種材料的綜合解決方案。 FLEX具有可變焦距的準直鏡，使用者可以實現2倍率的焦距調整范圍。除了具有標準的10mm焦點位置手動調節能力外，F(xiàn)LEX還可以通過變曲率反射鏡（VRM），使使用者獲得額外15mm的動態聚焦調整范圍。這些先進的特性，使FLEX成為切割金屬片的全能工具。
特性
• 可供選擇的4個不同結構， 90°無變焦反射鏡，90° 帶有45° AOI 變曲率反射鏡（VRM）, 90° 帶有接近正入射的變曲率反射鏡（VRM）
• 除了標準的手動調焦功能外，變焦反射鏡（VRM）提供了額外的自動變焦功能
• 具有最大25mm的焦點位置調節能力
• 針對不同的應用，使用者可以通過調整準直鏡焦距來實現最優的光斑大小選擇
• 倍率變化范圍 1.25x – 2.5x
• 安裝平臺和水冷功能可選
• 在準直徑和聚焦鏡保護窗之間可實現快速的保護窗互換
• 可選的高度電子傳感器
光學指標
最大激光功率 3.5kW
激光波長 1.025 - 1.08μm
激光器接口模式 QBH, PIPA
準直鏡焦距 60mm - 120mm范圍內連續可變
聚焦鏡焦距 150mm
倍率范圍 1.25x - 2.5x范圍內連續可變
光學系統有效口徑 30mm
透過率 >98%
中心調整范圍 ±1mm in X & Y 軸
聚焦鏡保護窗密封抽屜型
準直鏡保護窗 密封抽屜型
模式和特性
變曲率反射鏡指標（VRM）
曲率半徑變化范圍 5MCC to 5MCX
壓強變化范圍 0 to 6 bar
增壓方法 空氣
有效口徑 30mm
入射角 15° or 45°
切割噴嘴指標
噴嘴類型 單孔
噴嘴內孔直徑 1.0mm to 3.0mm
焦點到噴嘴表面的手動調節范圍 +2.0mm to -8.0mm
焦點到噴嘴表面手動+VRM調節范圍 +9.5mm to -15.50mm
輔助切割氣體的最大壓強 25 bar
氣體類型 惰性和活性氣體均可
高度電子傳感器*
電壓要求 24 Volts DC
輸出信號–線性 0 - 10V 模擬信號
校準 手動
接觸式傳感器 24V 輸出
響應時間 <1ms
傳感器纜線長度 2 Meters
高度傳感范圍 10mm
